Halo pengunjung LewatOnline.com dimanapun kalian berada, kali ini kami mau share tutorial tentang Jaringan Komputer gimana caranya setting atau konfigurasi Mikrotik Routerboard dari awal atau dasarnya sampai terkoneksi ke internet.

Lihat Juga : Cara Membuat VPN Server dan Client di Mikrotik (PPTP)

Fyi, disesi postingan tentang Jaringan Komputer ini akan kami bagikan tutorial serta informasi seputar teknologi Jaringan Komputer tentunya yang semoga bisa bermanfaat untuk kalian yang ingin berkecimpung di dunia Networking atau Network Admnistrator.

Lihat Juga : 10 Routerboard Mikrotik Terbaik Untuk Usaha Wifi Voucher Hotspot

Khususnya bagi yang ingin mempelajari perangkat router Mikrotik yang mana router ini sangat user friendly bagi pemula sekalipun karna mudah untuk dikonfigurasi serta memiliki fitur/layanan yang lumayan lengkap tentunya.

Cara Setting Mikrotik dari Awal Sampai Akhir

Berikut ini adalah tutorial cara setting mikrotik dasar mulai dari gateway, dhcp server, hotspot, dan lain-lain yang tentunya akan LewatOnline.com update secara berkala.

1. Setting Gateway

Hal pertama kali yang harus dikonfigurasi pada router mikrotik adalah Gateway, apa itu Gateway ? Jadi singkatnya Gateway itu semacam gerbang untuk akses ke jaringan publik atau Internet yang harus dilalui oleh client jaringan agar bisa tersambung ke internet seperti browsing, buka youtube, sosial media, dsb.
Langkah-langkah :
1. Masuk ke menu konfigurasi mikrotik menggunakan Winbox agar lebih mudah karna tampilannya sudah GUI (Graphical User Interface). Download winbox di link berikut : http://www.mikrotik.com/download/winbox.exe

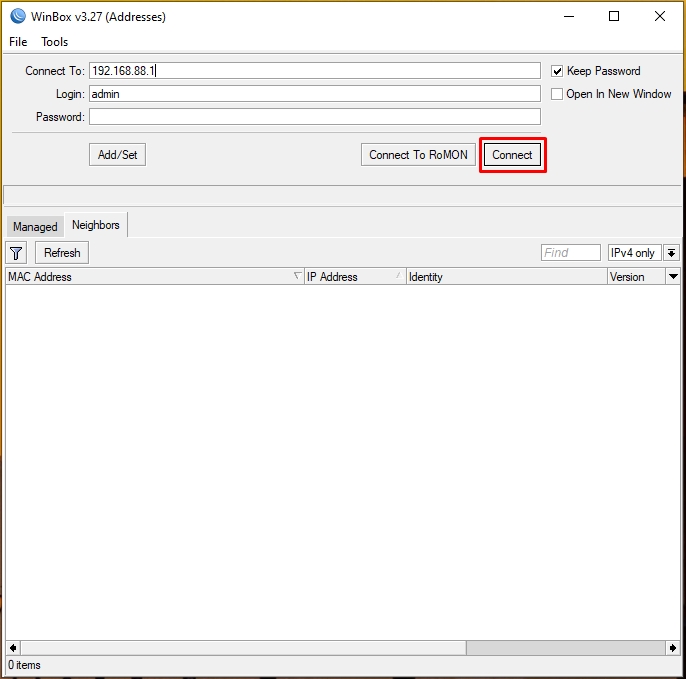

2. Buka Winbox yang sudah kamu download, kemudian jangan lupa untuk menghubungkan router dengan pc/laptop langsung menggunakan kabel LAN (UTP) atau Wifi terlebih dahulu, masukan ip address default mikrotik yaitu 192.168.88.1 dan username : admin, password : kosong

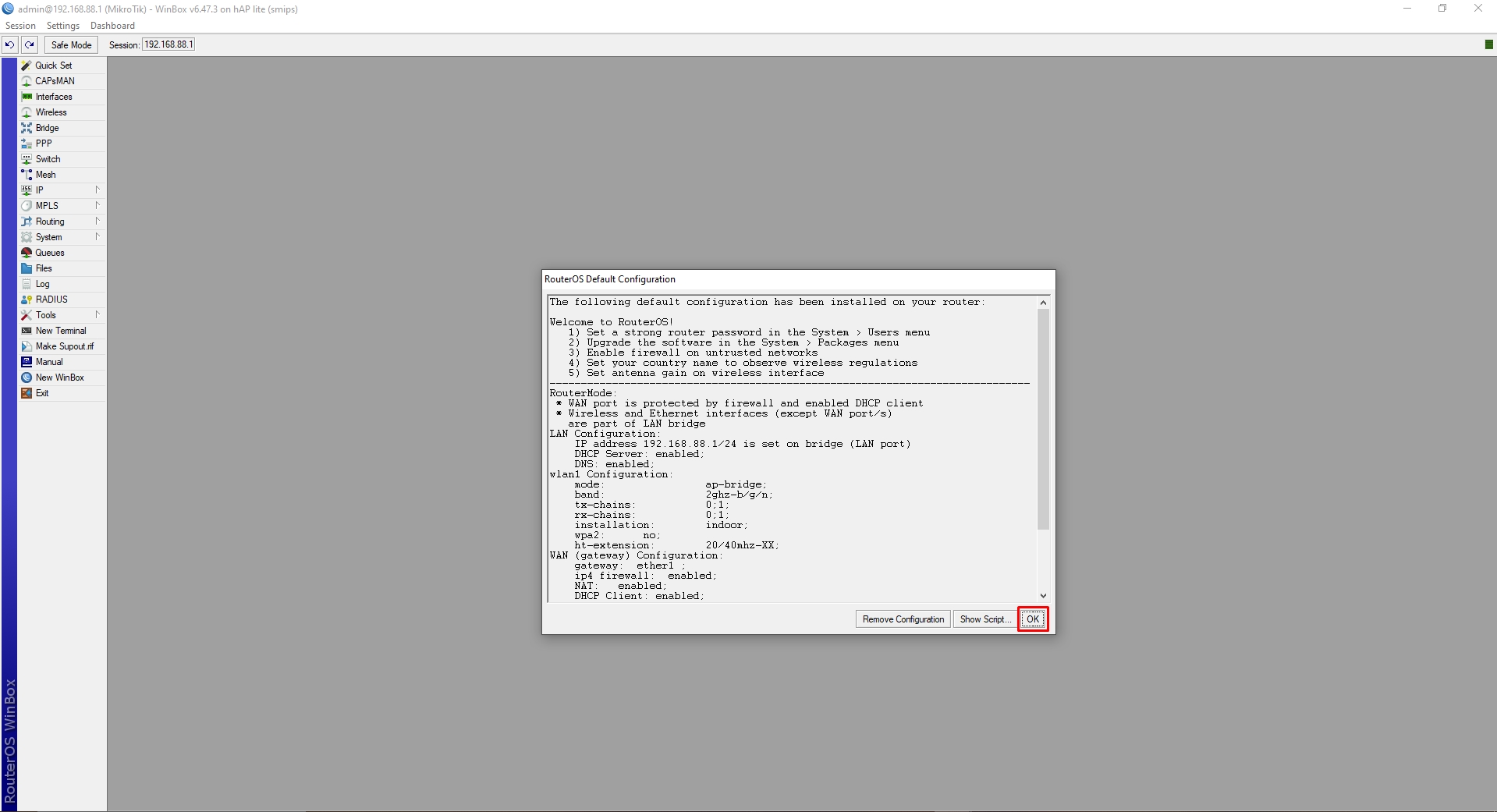

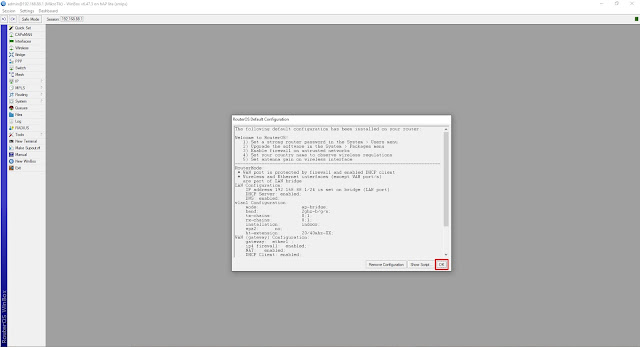

Jika router kamu baru dan belum pernah disetting sebelumnya akan muncul informasi berupa Pop Up seperti gambar berikut, klik OK saja untuk menutupnya

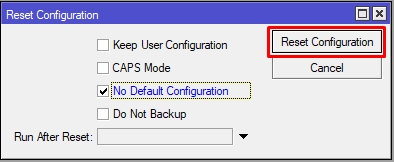

3. Reset default configuration untuk menghapus konfigurasi bawaan mikrotik karna disini akan kita setting dari awal sendiri, caranya buka menu System > Reset Configuration dan ceklis pada pilihan No Default Configuration lalu klik Reset Configuration dan Yes.

 Tunggu proses reset hingga router mikrotik kamu reboot kembali sekitar 30 detik hingga 1 menit

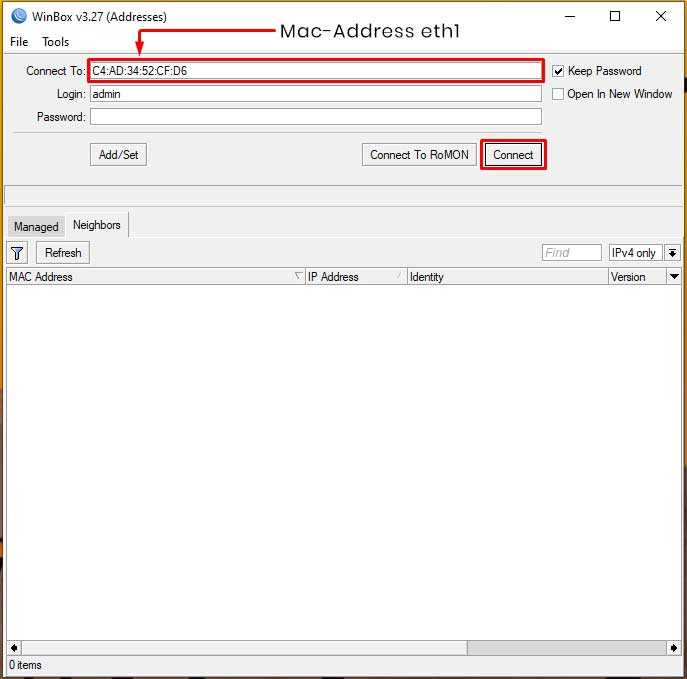

4. Lalu remote kembali menggunakan Winbox dengan memasukan alamat mac-address ether1 (karna beberapa kasus setelah direset total mikrotik tidak terdeteksi otomatis di Winbox) dan harus dengan cara manual yaitu memasukan mac-address yang bisa kamu lihat dibelakang/bawah produk routerboard

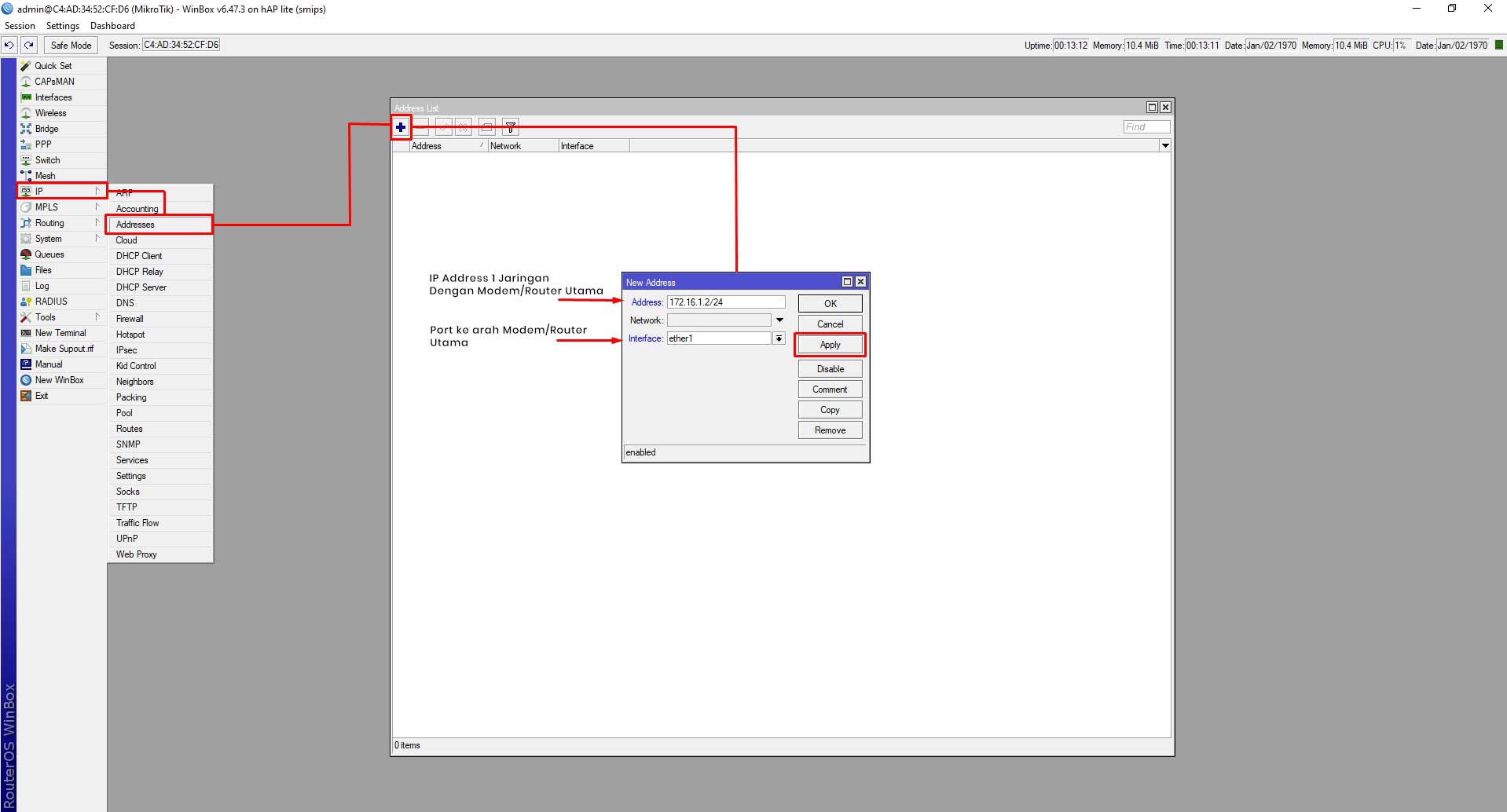

5. Setting IP Address menuju port modem/router utama yang dijadikan sumber akses Internet dengan cara Klik IP > Address >  masukan IP address sesuai dengan jarinagn modem, disini jaringan utama pada modem/router memiliki IP Address 172.16.1.1/24 maka setting di router mikrotik menjadi 172.16.1.2/24 (sesuaikan dengan kondisi jaringan modem kamu) jika menggunakan Indihome biasanya IP modemnya 192.168.100.1/24 maka setting alamat IP sesuai dengan network modem tersebut menjadi 192.168.100.x/24. Klik Apply untuk menyimpan

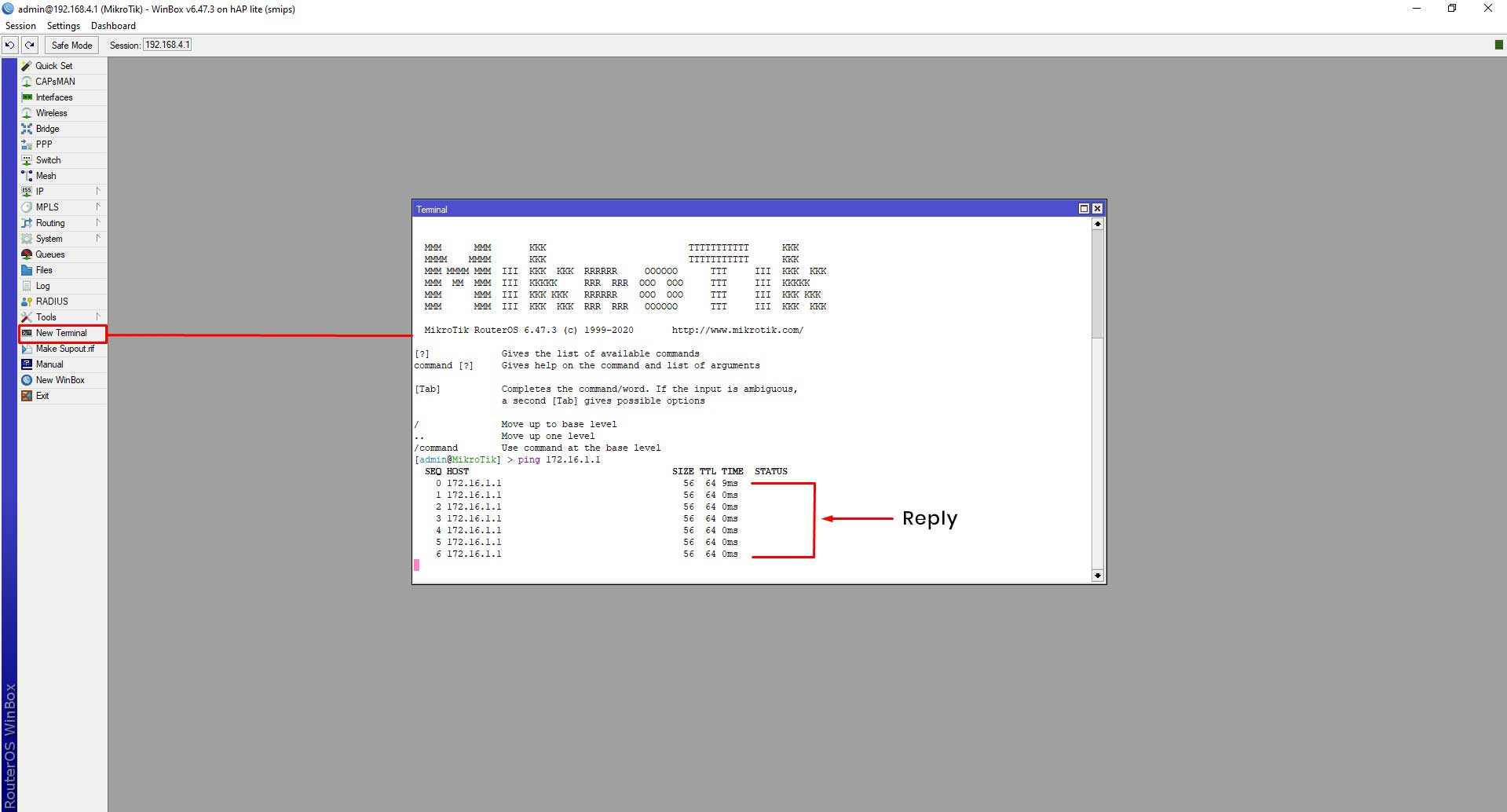

Test ping untuk memastikan antara router ke modem sudah terkoneksi dengan cara pilih New Termintal ketikan ping [IP address modem], jika reply seperti berikut artinya sudah terkoneksi
Sampai disini antara router dan modem sudah terhubung namun router mikrotik kamu belum dapat terkoneksi ke internet, maka dari itu perlu disetting konfigurasi default route dan DNS.

2. Setting Default Route

Selanjutnya adalah konfigurasi default route agar router dapat mengenali/ping menuju jaringan public/internet.
1. Pilih IP > Routes, lalu pada isi pada Dst. Address: 0.0.0.0/0 dan Gateway : 172.16.1.1 (sesuaikan dengan IP Modem kalian)
Setting default route mikrotik

3. Setting DNS Server

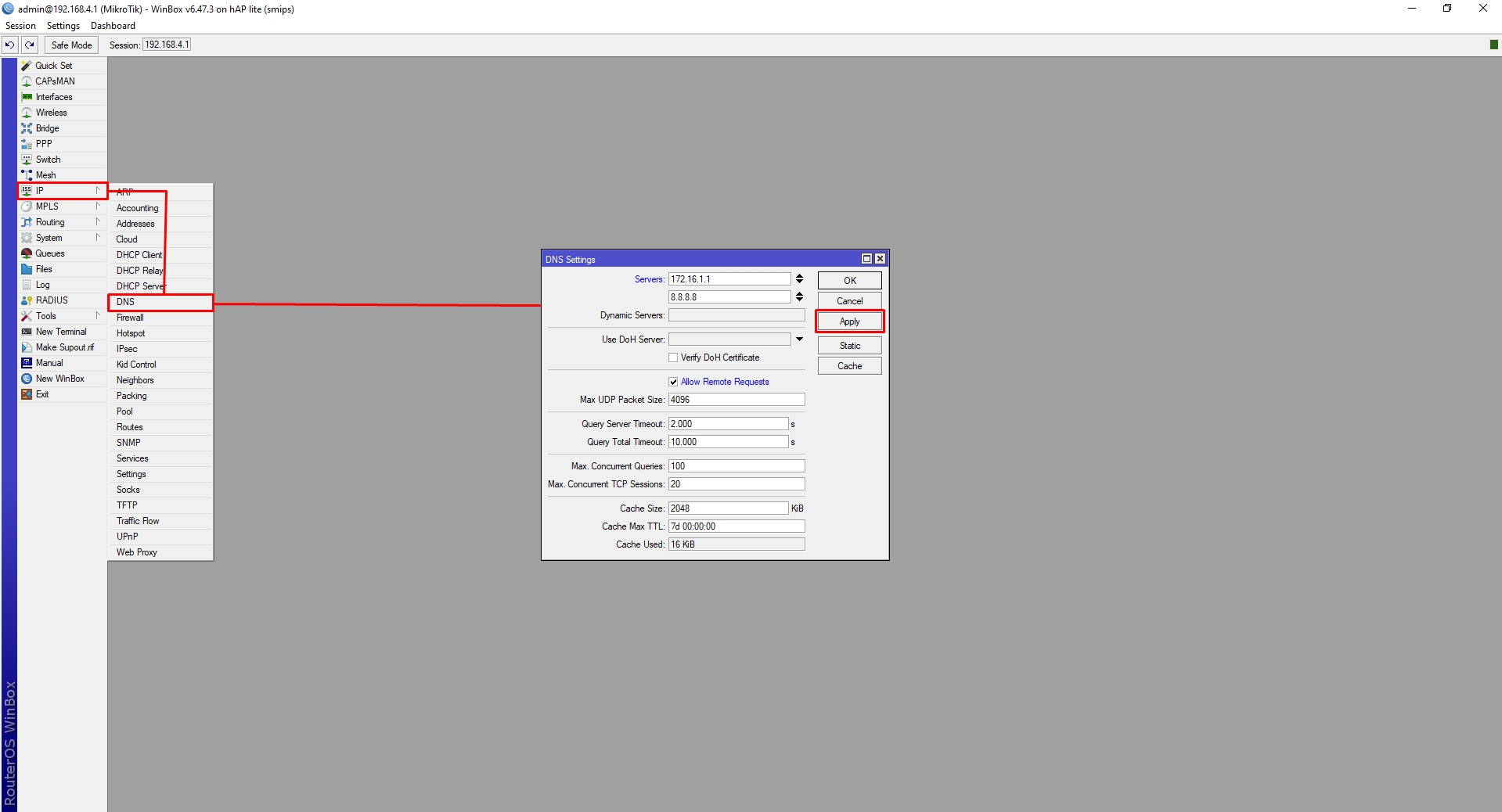

Agar router dapat mengenali alamat jaringan publik/internet diperlukan DNS, caranya pilih IP > DNS, masukan IP Server DNS modem/router utama dan open DNS google (8.8.8.8) seperti gambar berikut, jangan lupa ceklis Allow Remote Request agar client mendapatkan DNS server yang sama, kemudian Apply untuk menyimpan.
Setting DNS Server mikrotik

Sekarang kita test untuk ping ke jaringan publik, sebagai contoh ke google.com jika reply artinya mikrotik sudah terkoneksi ke internet
Hasil ping mikrotik ke google

Untuk membagikan atau sharing akses internet dari router gateway ini ke client atau device (PC, Laptop, HP) maka kita perlu konfigurasi jaringan LAN nya. Berikut caranya :

4. Setting IP Address

Setting ip address dimikrotik ini bertujuan untuk menentukan dan membagi-bagi segment jaringan LAN yang ingin dibangun, misal untuk LAN yang menuju ke switch client yang menuju ke komputer-komputer client departemen tertentu. Berikut cara menambahkan ip address dimikrotik menggunakan Winbox :

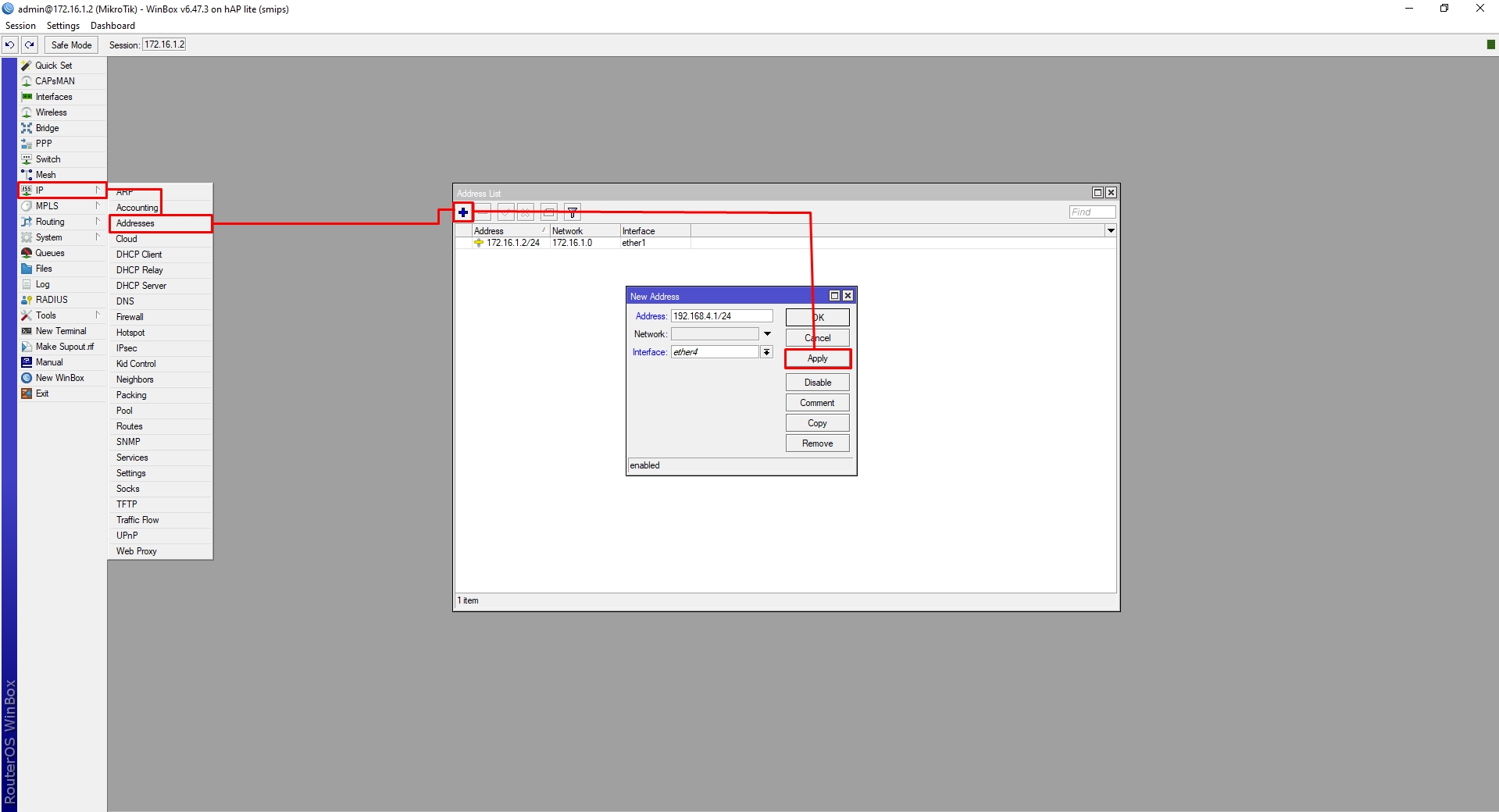

Masuk ke menu IP > Addresses > + lalu masukanan alamat ip yang diinginkan dan untuk ether/interface port sesuaikan juga, misal pada port ether4 kemudian klik Apply.
Setting ip address LAN mikrotik

5. Setting Wifi Access Point

Dibeberapa produk router Mikrotik Routerboard sudah ada built-in Wireless interface yang bisa dijadikan sebagai pemancar Wifi, contohnya RB941-2nD yang LewatOnline.com gunakan sebagai tutorial kali ini. Berikut untuk cara setting Access Point wifi di mikrotik :

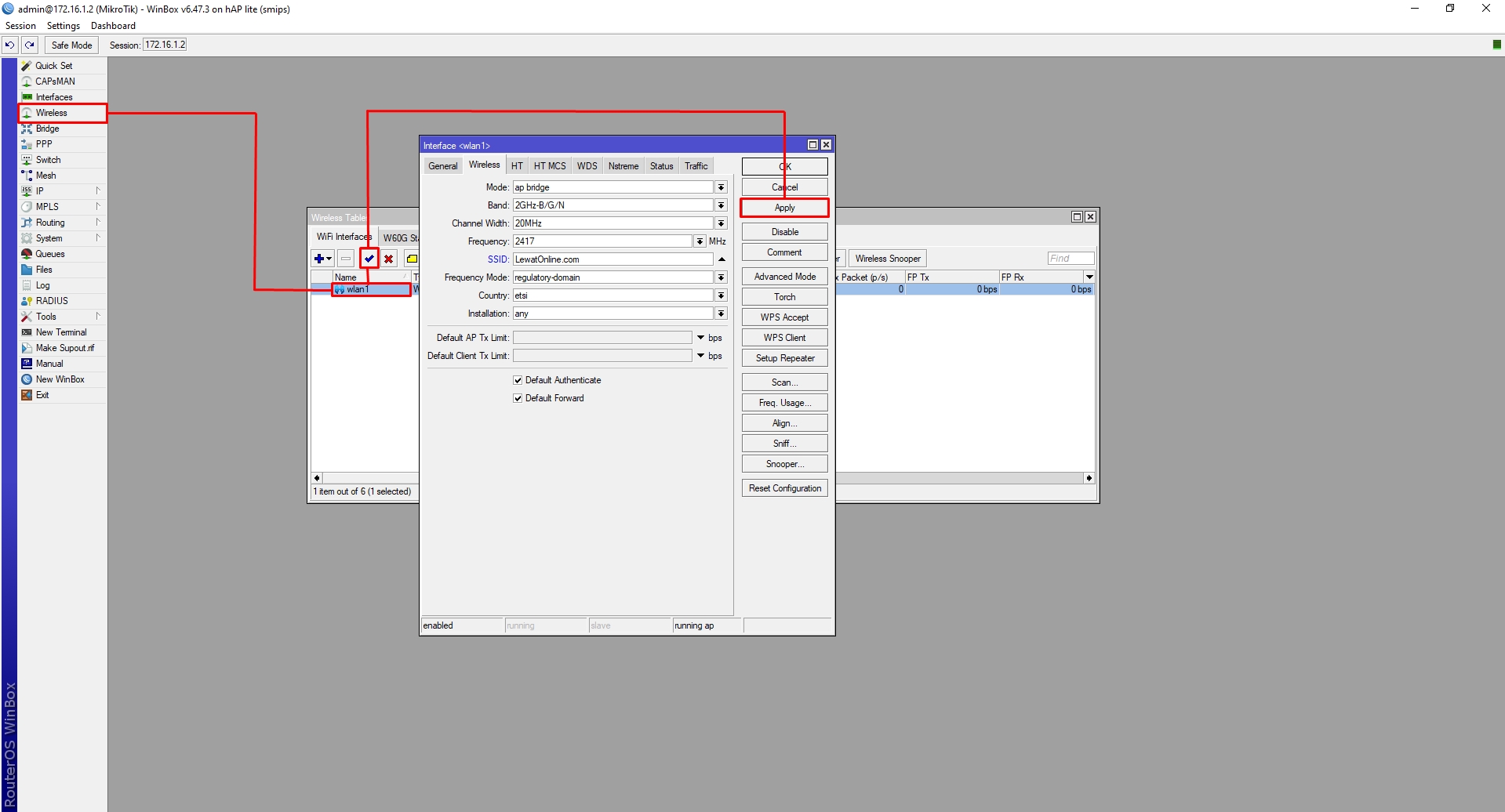

Pilih menu Wireless > WiFi Interfaces > doubleclick Wlan1 dan aktifkan dengan cara klik tanda Centang, lalu beri nama Wifi yang kamu inginkan pada SSID klik Apply

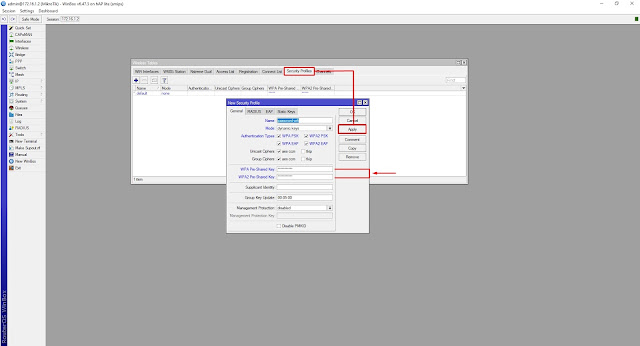

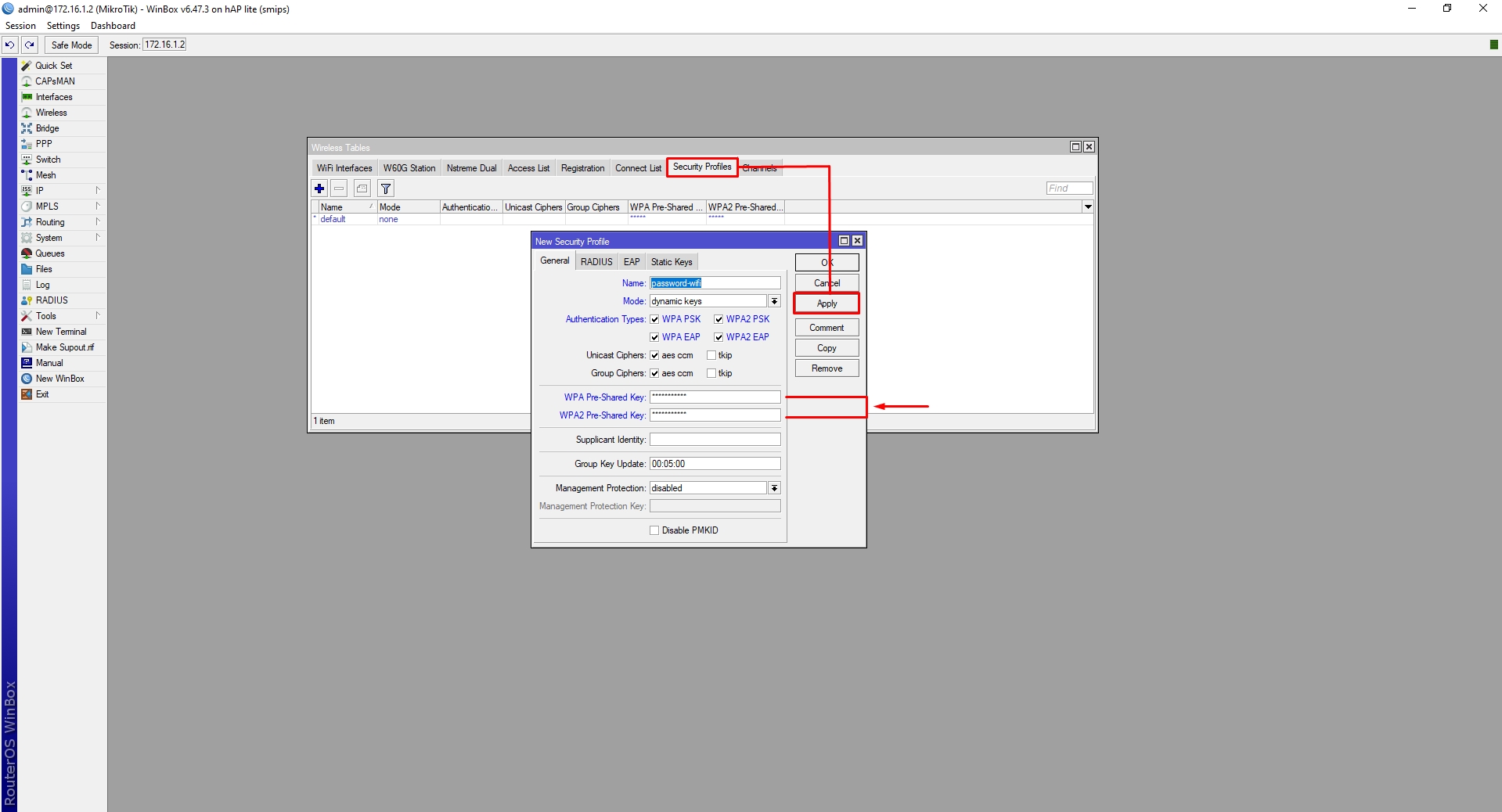

Lalu untuk memberikan password wifi mikrotik kamu perlu masuk ke tan Security Profiles lalu pada bagian berikut :
  • Name : nama profile password wifi
  • Mode : Dynamic keys
  • Authentication Types : Ceklis semua
  • WPA Pre-Shared Key : Isikan password
  • WPA2 Pre-Shared Key : Ulangi password

Setting password wifi mikrotik

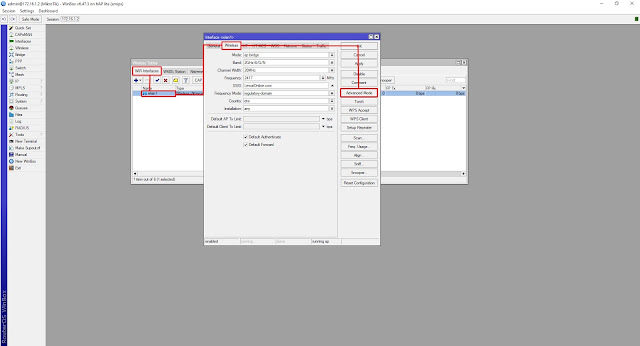

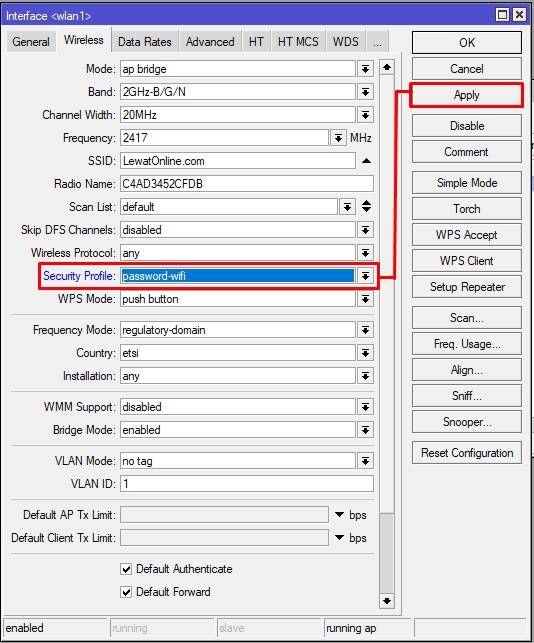

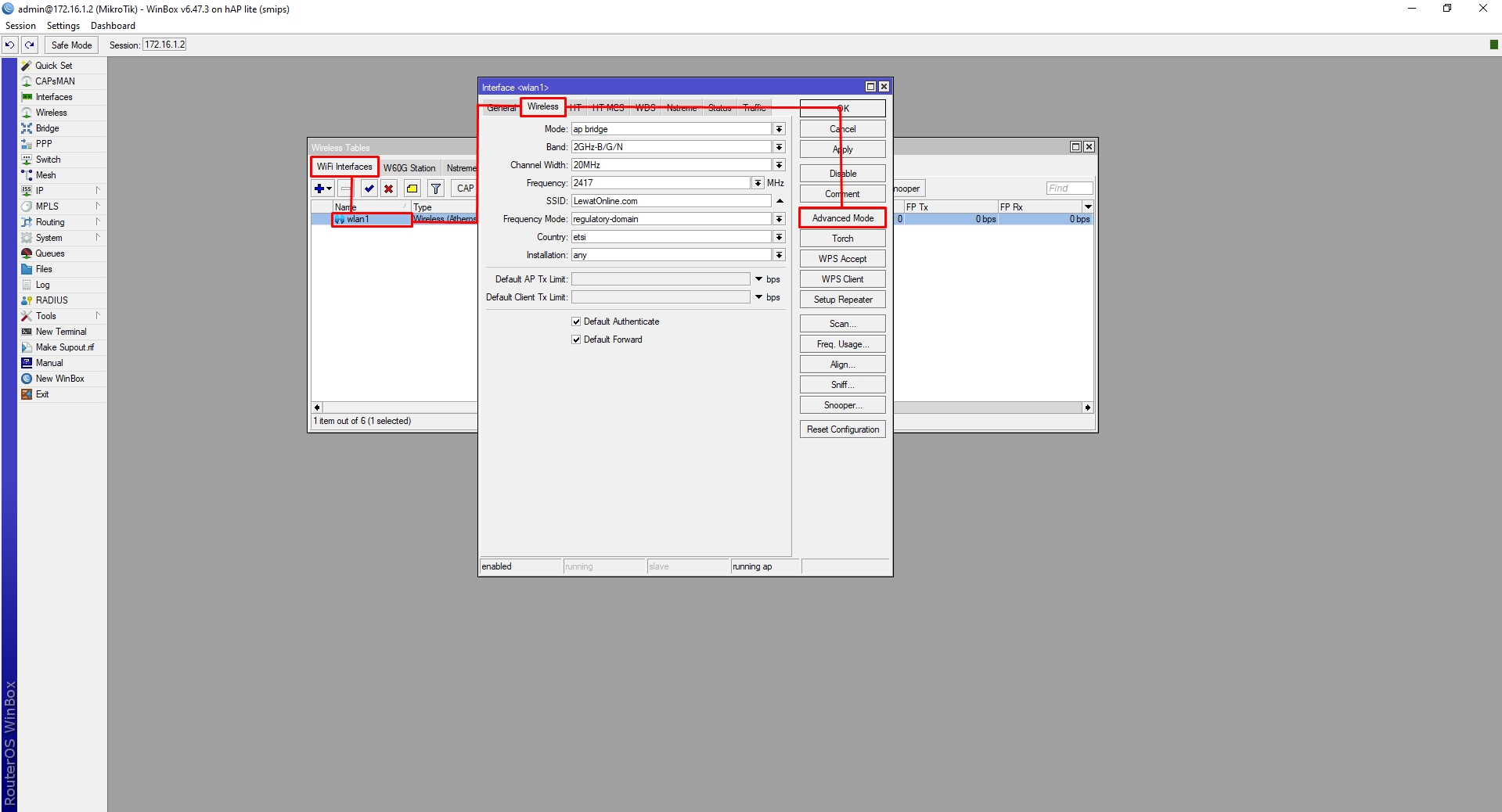

Lalu kembali ke tab Wireless Interfaces > Wireless > Advanced Mode

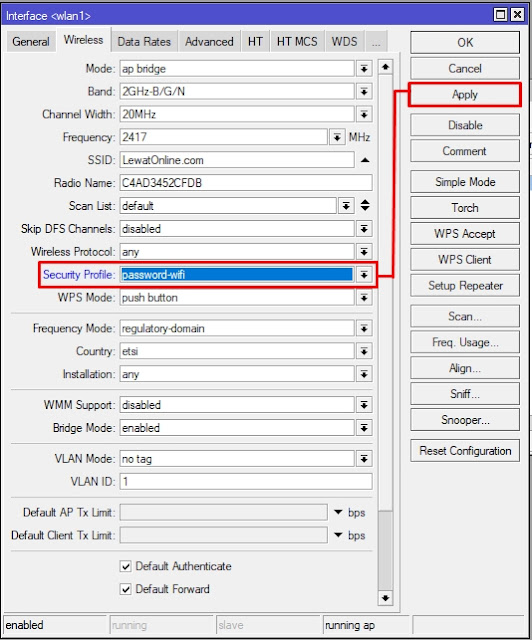

Lalu pilih Security Profile dengan profile yang sudah dibuat sebelumnya, klik Apply
Setting password wifi mikrotik

Selesai, sekarang Wifi Acess Point mikrotik sudah terpassword dan tidak sembarangan orang bisa masuk dan menggunakannya karna sudah memiliki security.

6. Setting DHCP Server

Untuk pendistribusian IP secara otomatis ke setiap client agar tidak menyetting secara manual kita perlu menyetting DHCP Server yang merupakan sistem dinamis untuk mengalokasikan ip address pada sebuah jaringan komputer. Berikut cara setting DHCP Server di Mikrotik :

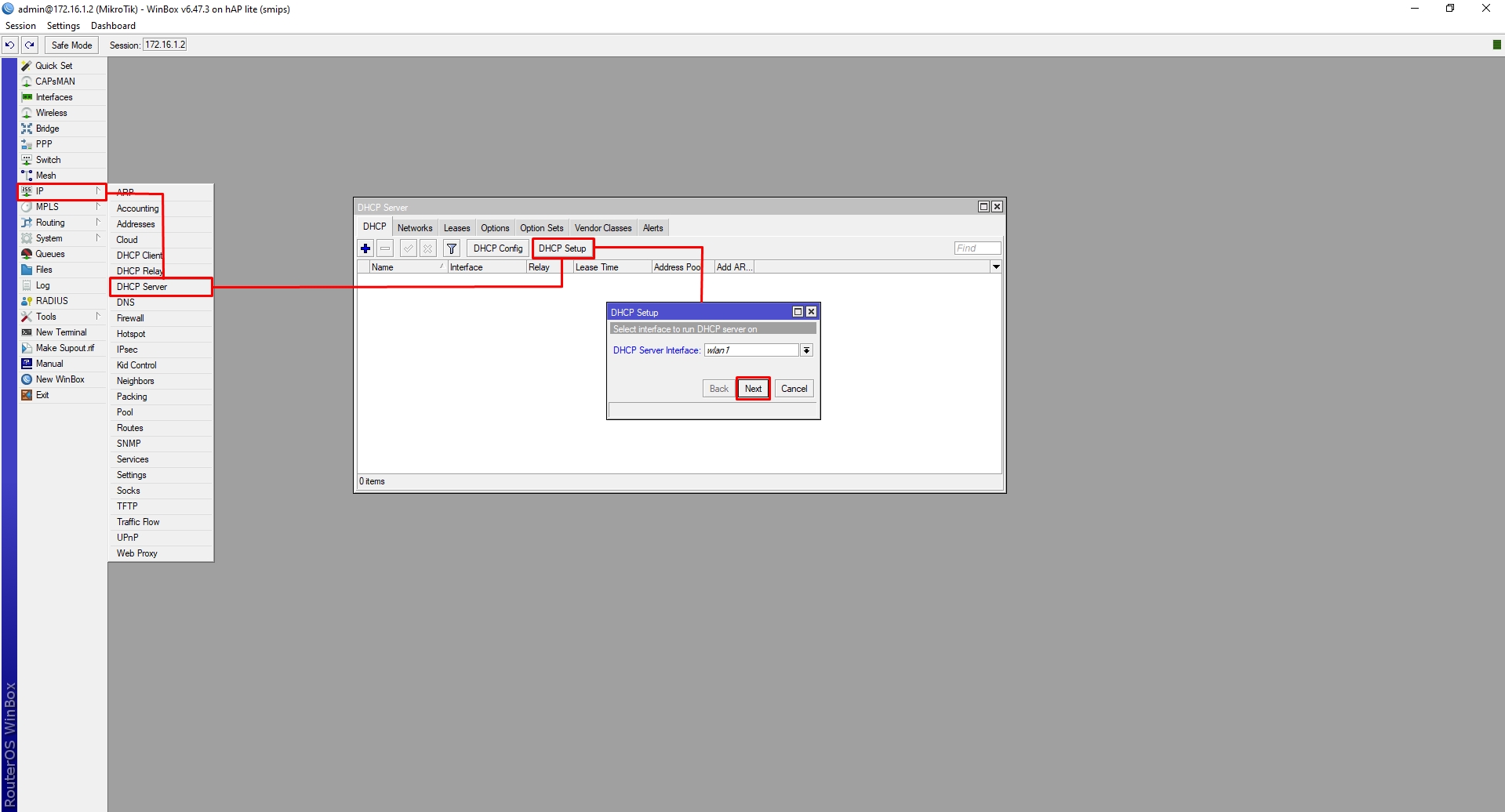

Pertama, silakan pilih interface/port mikrotik yang ingin diterapkan service DHCP Server, misal disini LewatOnline.com akan menerapkannya ke port wlan1 yang merupakan interface AP/Wifi dengan pilih menu IP > DHCP Server > DHCP Setup
Setting DHCP Server Mikrotik RB941

Kemudian klik Next

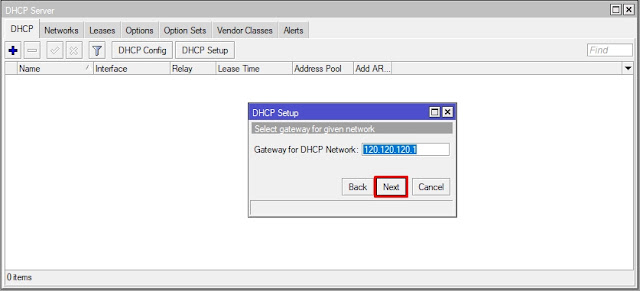

Pada Gateway for DHCP Network sudah terisi default sesuai dengan IP Address yang tersetting pada interface/port klik Next

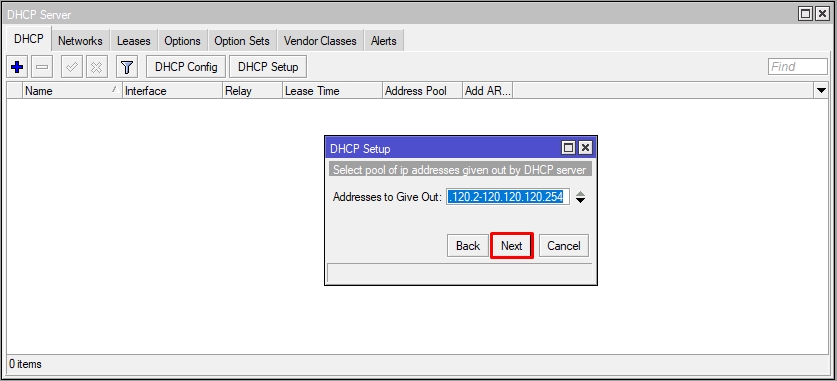

Lalu pada Adresses to Give Out tentukan range IP dari berapa sampai berapa yang akan diberikan ke client, disini biarkan default atau sesuaikan saja dengan keinginan lalu klik Next

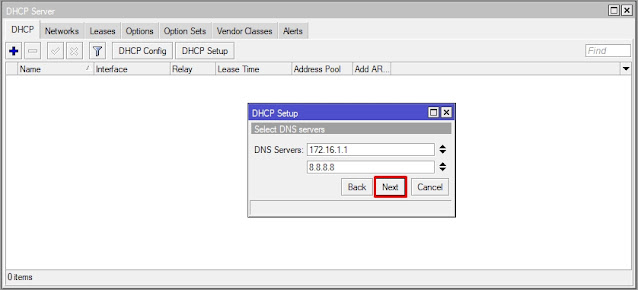

Dan untuk DNS Servers isikan saja open DNS Google 8.8.8.8 seperti berikut, lalu klik Next

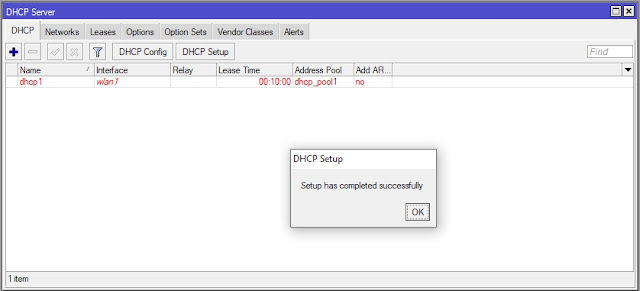

Dan sampai disini konfigurasi DHCP Server sudah selesai dilakukan

Untuk mengetestnya kamu bisa menghubungkan client laptop/hp melalui wifi yang sudah disetting DHCP Server.

7. Setting Hotspot

Selanjutnya dibagian ini kita akan mengkonfigurasi settingan Hotspot pada Mikrotik. Sedikit informasi fitur Hotspot Server ini merupakan gabungan dari service DHCP Server, Firewall, Proxy, DNS Server yang memberikan Service sebuah koneksi jaringan dengan tahap autentikasi atau memerlukan login menggunakan identitas/user yang sudah didaftarkan.
Contoh mudah dan mungkin sering ditemukan adalah seperti jaringan akses Internet Wifi.id / Wifi Corner yang dimana kamu bisa berinternetan dengan sistem Voucher.
Berikut cara setting hotspot server di mikrotik :

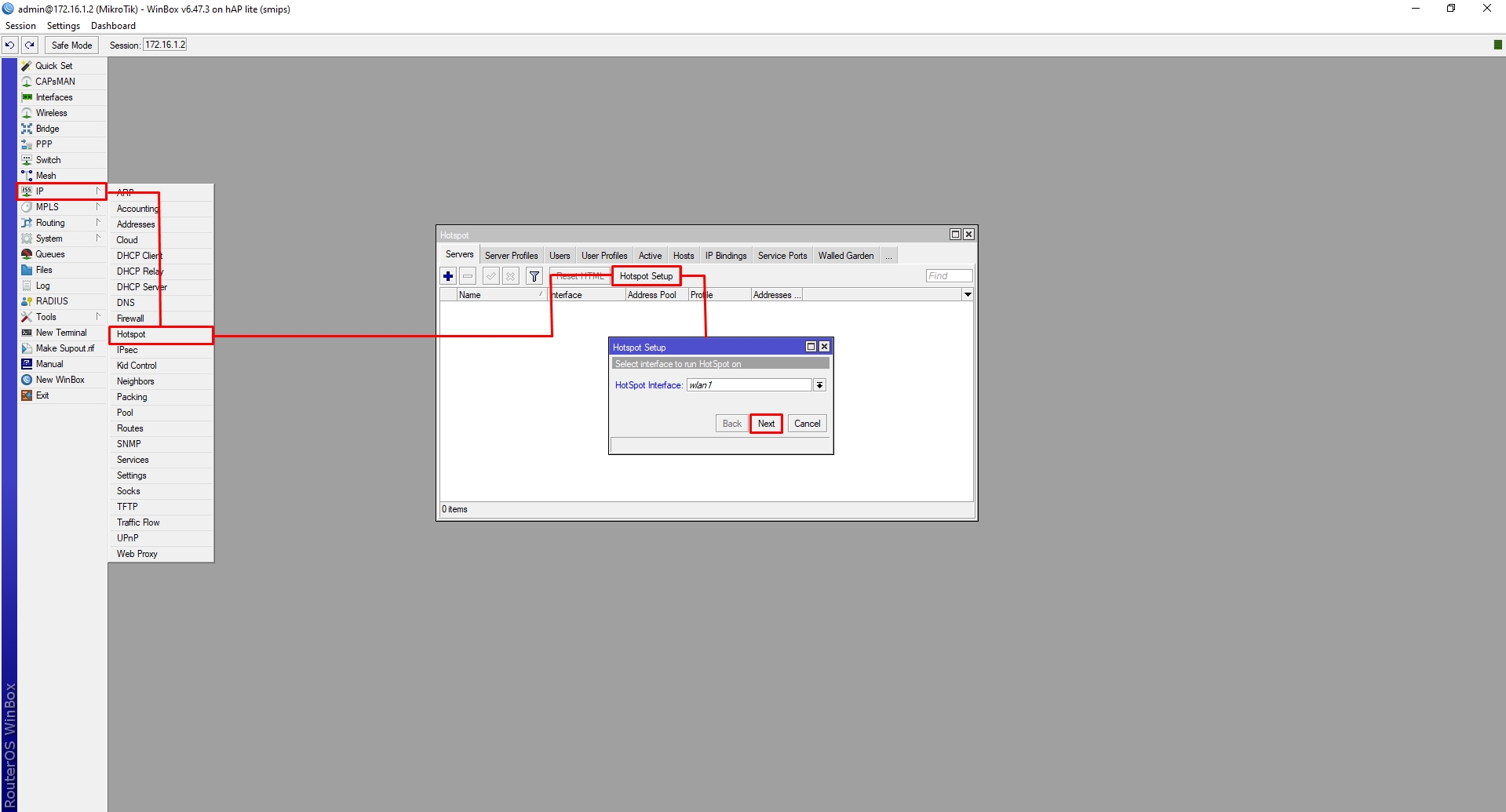

 Pilih menu IP > Hotspot > Hotspot Setup
setting hotspot server di mikrotik : Hotspot Setup

Kemudian pada Local Address of Network pastikan ip address sudah sesuai dengan interface/port yang akan diberikan service Hotspot, lalu klik Next

Pada bagian Address Pool of Network ini adalah range IP address yang akan diberikan ke client/user hotspot nantinya, secara default dimulai dari xxx.xxx.xxx.2-xxx.xxx.xxx.254, klik Next

Pilih none pada bagian Select Certificate lalu Next
IP Address of SMTP Server biarkan saja 0.0.0.0 lalu Next saja

Untuk DNS Server isikan DNS yang kamu inginkan, disini LewatOnline.com memasukan IP DNS 172.16.1.1 dan 8.8.8.8 (Open DNS Google) lalu klik Next

Lalu masukan alamat DNS Name sesuai keinginan, contoh lewatonline.hotspot alamat ini merupakan alamat yang akan ditampilkan saat login, klik Next

Langkah terkahir, silakan buat user hotspot yang akan kamu gunakan untuk login nantinya lalu klik Next
User hotspot mikrotik untuk login

Sampai disini konfigurasi hotspot server dimikrotik telah selesai.
Cara konfigurasi setting hotspot server mikrotik mudah

Selanjutnya silakan coba koneksikan perangkat kamu untuk mengetest apakah service Hotspot sudah berjalan dengan baik, disini LewatOnline.com mencoba menghubungkan dengan HP melalui wifi yang sudah terpasang layanan hotspot. klik Sign in to Wi-Fi network

Maka kamu akan menjumpai halaman login dari sistem Hotspot, silakan masukan user dan password yang sebelumnya dibuat

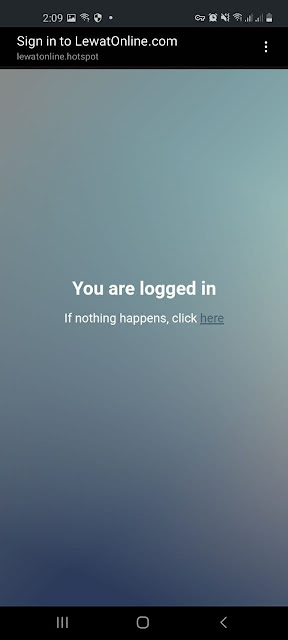

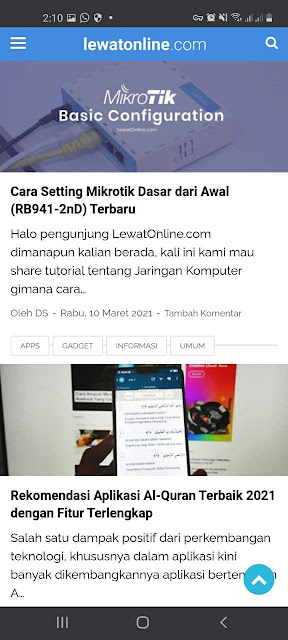

Jika sudah berhasil login seperti capture diatas silakan buka internet, seharusnya sudah terkoneksi.
LewatOnline.com website blog
Bagaimana mudah bukan ? Untuk konfigurasi dan managemen Hotspot Server ini akan LewatOnline.com bagikan di bagian postingan berbeda selanjutnya.

Untuk membuat pengaturan speed yang akan diberikan ke setiap user kamu bisa melihat tutorial Cara Membuat User Profile Hotspot di Mikrotik

Terus kunjungi LewatOnline.com untuk mendapatkan Update-nya!
Semoga bermanfaat.
